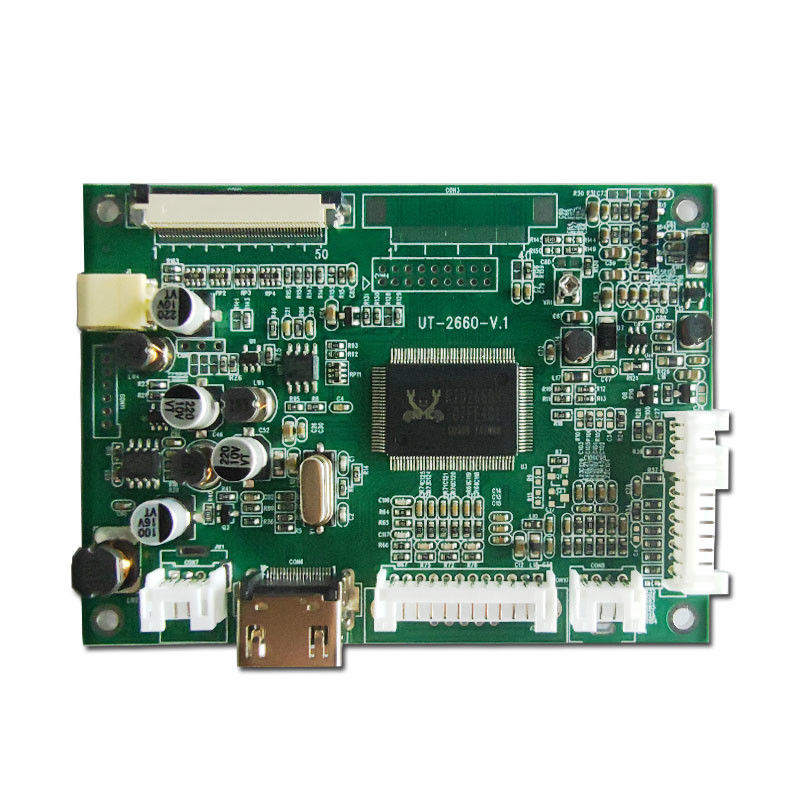

Name: صفحه راننده LCD جهانی HDMI 1024*600
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 50P 1024 600
Price: 251.00 USD
Availability: InStock

صفحه راننده LCD جهانی HDMI 1024*600

جزئیات محصول

محل منبع: هانگژو، چین

نام تجاری: ZOYO

گواهی: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

شماره مدل: 2660 50P 1024 600

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: $2~$500 per piece

جزئیات بسته بندی: سفارشی

زمان تحویل: ۳ تا ۵ روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Paypal

قابلیت ارائه: 5 تا 20 هزار قطعه در روز

بهترین قیمت رو بدست بیار

کاربرد برای الکترونیک مصرفی

تصویر آلتا نام: Universal LCD Driver Board با HDMI، TFT Controller Board، HDMI Controller Board، LCD Driver Board

کلمات کلیدی: صفحه ی Universal LCD Driver Board با HDMI، صفحه ی کنترل TFT، صفحه ی کنترل HDMI

دامنه کاربرد

برای TTL: EJ050NA - 01G، AT070TN92، AT070TN94، AT080TN64، AT080TN52، EJ080NA - 05A، EJ080NA - 05B، TM080RDH01، AT090TN12.
برای LVDS: EJ070NA - 01J، N070LGE - L41، HJ070NA - 13A، HJ070NA - 13B، EJ070NA - 01F، ZJ070NA - 01P، NJ070NA - 23A، P070BAG - CM1، TM070JDHG30. متصل به EJ080NA - 04C، HE080IA - 01D، HJ080NA - 04L,HJ080IA - 01F، TM080TDH01، TM080TDHG01 برای بازرسی هیئت مدیره ماژول نمایش LCD با وضوح بالا 50 PIN.

توضیحات عملکرد محصول

این قابلیت دریافت ورودی سیگنال ویدئویی مانند HDMI ، VGA و CVBS را دارد.
قدرت ورودی DC + 12V است.
این دستگاه دارای یک OSD چند وظیفه است.
یک تابع کنترل از راه دور اختیاری وجود دارد.
در صورت عدم وجود سیگنال می تونه به طور خودکار خاموش بشه

استاندارد ورودی سیگنال

HDMI: (نسخه 1.2 عمومی)
VGA: 1024 * 600 (با نرخ بروزرسانی بین 60 تا 75)
CVBS: 1.0Vp - p75Ω

محیط کار

دمای کار: از -10°C تا +60°C.
رطوبت کاری: 90%RH (بدون تهویه)

CON8 ((CVBS سیگبال ورودی)
	شماره پین	تعریف		توضیحات
	1	CVBS2		A V2 سیگنال وارد
	2	GND		زمین
	3	CVBS1		سیگنال AV1
	4	GND		زمین
CON10 ((VGA در p u t ) 12PIN/2.0
شماره پین			تعریف		توضیحات
1			GND		-
2			VS		سیگنال همگام سازی میدان
3			HS		سیگنال همگام سازی خط
4			GND		-
5			R+		سیگنال قرمز
6			GND		زمین
7			G+		سیگنال سبز+
8			GND		+زمین
9			B+		سیگنال آبی+
10			GND		زمین
11			SDA		کانال های I2C
12			SCL		کانال های I2C

CON6 ((HDMI در p u t ) رابط
شماره پین	تعریف	توضیحات
1	داده های TMDS 2+
2	داده های TMDS سپر
3	داده های TMDS 2-
4	داده های TMDS 1+
5	داده های TMDS سپر
6	داده های TMDS 1-
7	داده های TMDS 0+
8	داده های TMDS سپر
9	داده های TMDS
10	ساعت TMDS+
11	ساعت TMDS سپر
12	ساعت TMDS -
13	CEC
14	NC
15	SCL
16	SDL
17	DDC/CEC GND
18	+5V
19	پلگ گرم تشخیص

حداکثر وضوح پشتیبانی:	1024*600	ورودی سیگنال:	HDMI، VGA، CVBS
ورودی برق:	DC + 12 ولت	دمای کار:	-10℃~+60℃
رطوبت کاری:	90% RH (بدون تراکم)

حداکثر وضوح پشتیبانی:	1024*600
ورودی سیگنال:	HDMI، VGA، CVBS
ورودی برق:	DC + 12 ولت
دمای کار:	-10℃~+60℃
رطوبت کاری:	90% RH (بدون تراکم)
