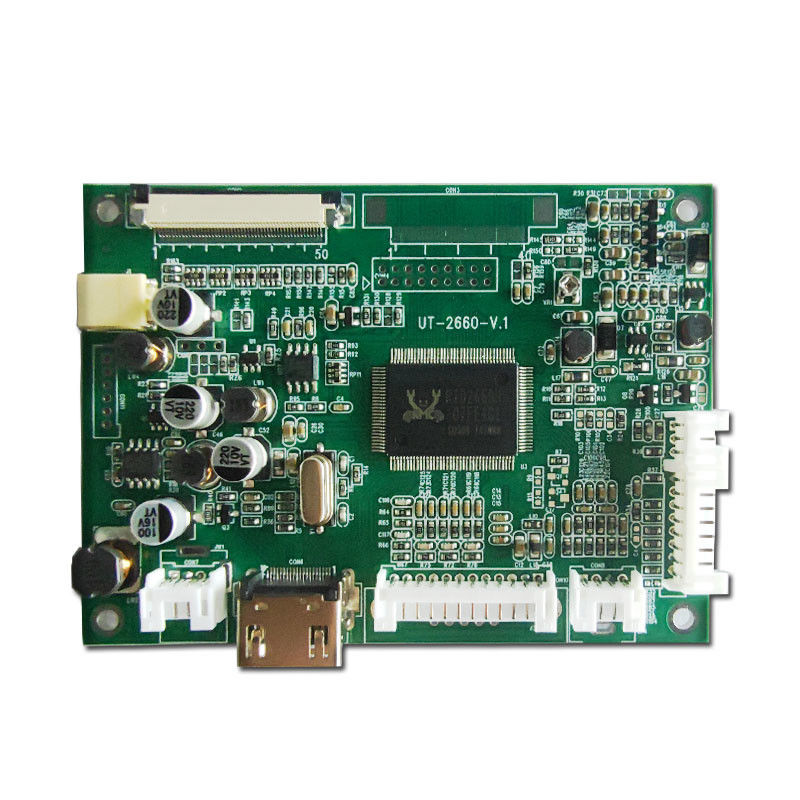

Name: هیئت مدیره TFT HDMI به LVDS کنورتر
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 4.9 (128 reviews)

هیئت مدیره TFT HDMI به LVDS کنورتر

جزئیات محصول

محل منبع: هانگژو، چین

نام تجاری: ZOYO

گواهی: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

شماره مدل: 2660 50P 800 480

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: $2~$500 per piece

جزئیات بسته بندی: سفارشی

زمان تحویل: ۳ تا ۵ روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Paypal

قابلیت ارائه: 5 تا 20 هزار قطعه در روز

بهترین قیمت رو بدست بیار

کاربرد برای الکترونیک مصرفی

نام تصویر آلتا: TFT Controller Board، LVDS به HDMI، تامین کننده درایور HDMI، HDMI به LVDS Converter

کلمات کلیدی: TFT Controller Board، LVDS به HDMI، تامین کننده درایور HDMI، HDMI به LVDS Converter

دامنه کاربرد
برای TTL: EJ050NA - 01G، AT070TN92، AT070TN94، AT080TN64، AT080TN52، EJ080NA - 05A، EJ080NA - 05B، TM080RDH01، AT090TN12، برای LVDS: EJ070NA - 01J، N070LGE - L41، HJ070NA - 13A، HJ070NA - 13B،EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. به EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01 متصل شوید.TM080TDHG01 برای بازرسی صفحه های راننده ماژول نمایش LCD با وضوح بالا.
توضیحات عملکرد محصول
این دستگاه از ورودی سیگنال های ویدئویی مانند HDMI، VGA و CVBS پشتیبانی می کند. ورودی برق DC + 12V است. این دستگاه قابلیت کار چند عملکردی OSD را دارد. یک عملکرد کنترل از راه دور اختیاری نیز وجود دارد.در صورت عدم وجود سیگنال می تواند به طور خودکار خاموش شود.
استاندارد ورودی سیگنال
HDMI: (نسخه 1.2 عمومی) VGA: 800 * 480 (با نرخ تجدید از 60 تا 75) CVBS: 1.0Vp - p75Ω
محیط کار

دمای کاری: از -10°C تا +60°C رطوبت کاری: 90%RH (بدون تهویه)

CON8 ((CVBS سیگبال ورودی)
	شماره پین	تعریف		توضیحات
	1	CVBS2		A V2 سیگنال وارد
	2	GND		زمین
	3	CVBS1		سیگنال AV1
	4	GND		زمین
CON10 ((VGA در p u t ) 12PIN/2.0
شماره پین			تعریف		توضیحات
1			GND		-
2			VS		سیگنال همگام سازی میدان
3			HS		سیگنال همگام سازی خط
4			GND		-
5			R+		سیگنال قرمز
6			GND		زمین
7			G+		سیگنال سبز+
8			GND		+زمین
9			B+		سیگنال آبی+
10			GND		زمین
11			SDA		کانال های I2C
12			SCL		کانال های I2C

CON6 ((HDMI در p u t ) رابط
شماره پین	تعریف	توضیحات
1	داده های TMDS 2+
2	داده های TMDS سپر
3	داده های TMDS 2-
4	داده های TMDS 1+

حداکثر وضوح پشتیبانی:	800*480	ورودی سیگنال:	HDMI، VGA، CVBS
ورودی برق:	DC + 12 ولت	دمای کار:	-10℃~+60℃
رطوبت کاری:	90% RH (بدون تراکم)

حداکثر وضوح پشتیبانی:	800*480
ورودی سیگنال:	HDMI، VGA، CVBS
ورودی برق:	DC + 12 ولت
دمای کار:	-10℃~+60℃
رطوبت کاری:	90% RH (بدون تراکم)
