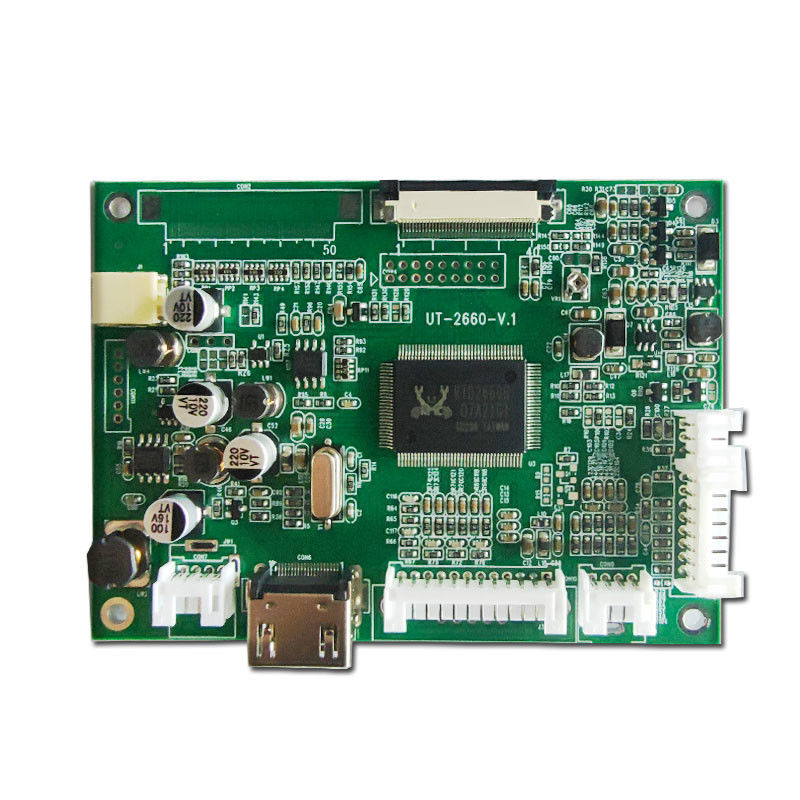

Name: هیئت مدیره TFT HDMI به LVDS TTL با ورودی برق 12 ولت DC
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 768
Price: 251.00 USD
Availability: InStock

هیئت مدیره TFT HDMI به LVDS TTL با ورودی برق 12 ولت DC

جزئیات محصول

محل منبع: هانگژو، چین

نام تجاری: ZOYO

گواهی: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

شماره مدل: 2660 40P 1024 768

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: $2~$500 per piece

جزئیات بسته بندی: سفارشی

زمان تحویل: ۳ تا ۵ روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Paypal

قابلیت ارائه: 5 تا 20 هزار قطعه در روز

بهترین قیمت رو بدست بیار

کاربرد برای الکترونیک مصرفی

نام محصول در تصویر Alta: TFT Driver Board، HDMI Board، HDMI Driver، LCD Driver Board با HDMI

کلمات کلیدی: HDMI Board, HDMI Driver, LCD Driver Board با HDMI
دامنه کاربرد

دمای کار: از -10°C تا +60°C.
رطوبت کاری: 90%RH (بدون تهویه)
محیط کار
HDMI: (به طور کلی نسخه 1.2)
VGA: 1024 * 768 (با نرخ تازه سازی بین 60 تا 75)
CVBS: 1.0Vp - p75Ω
مشخصات ورودی سیگنال
می تواند ورودی های سیگنال ویدئویی از جمله HDMI ، VGA و CVBS را دریافت کند.
قدرت ورودی DC + 12V است.
این یک ویژگی عملیات OSD چند وظیفتی دارد.
یک تابع کنترل از راه دور اختیاری وجود دارد.
وقتي که سيگنال وجود نداشته باشه ميتونه به طور خودکار خاموش بشه
توضیحات عملکردهای محصول
برای TTL: EJ050NA - 01G، AT070TN92، AT070TN94، AT080TN64، AT080TN52، EJ080NA - 05A، EJ080NA - 05B، TM080RDH01، AT090TN12.
برای LVDS: EJ070NA - 01J، N070LGE - L41، HJ070NA - 13A، HJ070NA - 13B، EJ070NA - 01F، ZJ070NA - 01P، NJ070NA - 23A، P070BAG - CM1، TM070JDHG30.HJ080NA - 04L، HJ080IA - 01F ، TM080TDH01 ، TM080TDHG01 برای بازرسی صفحه های راننده ماژول نمایش LCD 40 PIN با وضوح بالا.

CON8 ((CVBS سیگبال ورودی)
	شماره پین	تعریف		توضیحات
	1	CVBS2		A V2 سیگنال وارد
	2	GND		زمین
	3	CVBS1		سیگنال AV1
	4	GND		زمین
CON10 ((VGA در p u t ) 12PIN/2.0
شماره پین			تعریف		توضیحات
1			GND		-
2			VS		سیگنال همگام سازی میدان
3			HS		سیگنال همگام سازی خط
4			GND		-
5			R+		سیگنال قرمز
6			GND		زمین
7			G+		سیگنال سبز+
8			GND		+زمین
9			B+		سیگنال آبی+
10			GND		زمین
11			SDA		کانال های I2C
12			SCL		کانال های I2C

CON6 ((HDMI در p u t ) رابط
شماره پین	تعریف	توضیحات
1	داده های TMDS 2+
2	داده های TMDS سپر
3	داده های TMDS 2-
4	داده های TMDS 1+

حداکثر وضوح پشتیبانی:	1024*768	ورودی سیگنال:	HDMI، VGA، CVBS
ورودی برق:	DC + 12 ولت	دمای کار:	-10℃~+60℃
رطوبت کاری:	90% RH (بدون تراکم)

حداکثر وضوح پشتیبانی:	1024*768
ورودی سیگنال:	HDMI، VGA، CVBS
ورودی برق:	DC + 12 ولت
دمای کار:	-10℃~+60℃
رطوبت کاری:	90% RH (بدون تراکم)
