جزئیات محصول
محل منبع: هانگژو، چین
نام تجاری: ZOYO
گواهی: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
شماره مدل: 2513A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: $2~$500 per piece
جزئیات بسته بندی: سفارشی
زمان تحویل: ۳ تا ۵ روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Paypal
قابلیت ارائه: 5 تا 20 هزار قطعه در روز
حداکثر وضوح پشتیبانی: |
1280*800 |
ورودی سیگنال: |
HDMI، VGA |
ورودی برق: |
DC + 12 ولت |
دمای کار: |
-10℃~+60℃ |
رطوبت کاری: |
90% RH (بدون تراکم) |
حداکثر وضوح پشتیبانی: |
1280*800 |
ورودی سیگنال: |
HDMI، VGA |
ورودی برق: |
DC + 12 ولت |
دمای کار: |
-10℃~+60℃ |
رطوبت کاری: |
90% RH (بدون تراکم) |
1- محدوده اعمال

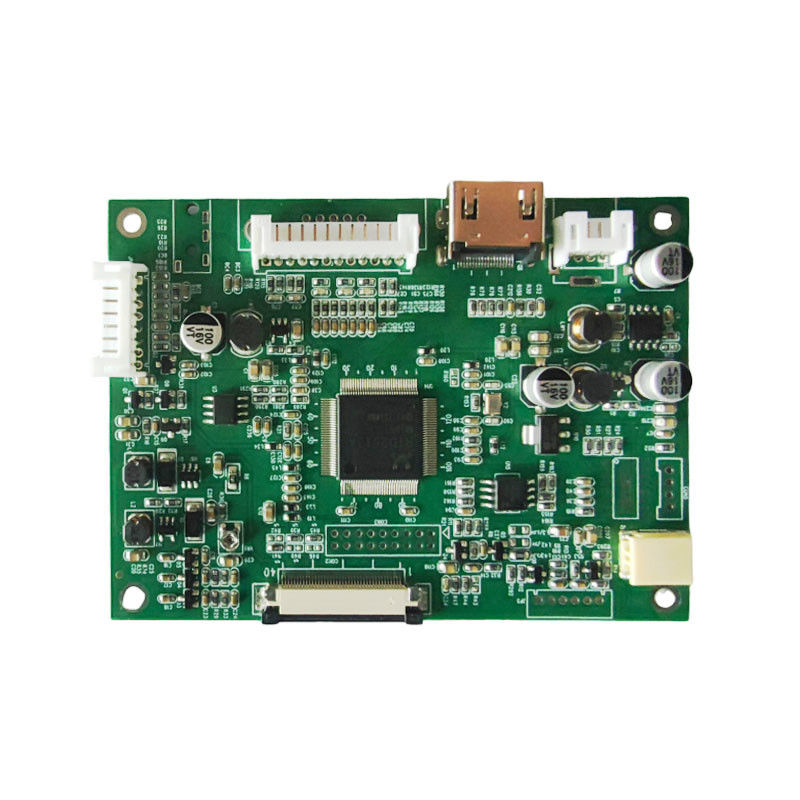

LVDS به HDMI، حداکثر پشتیبانی شده رزولوشن 1280*800؛ Innolux EJ101IA-01G EE101IA-01D 40PIN نمایشگر ماژول صفحه نمایش LCD با وضوح بالا
2- شرح عملکرد محصول
3- استاندارد ورودی سیگنال
4- محیط کار
CON1 ((VGA Input) 12PIN/2.0
| شماره پین | تعریف | توضیحات |
| 1 | GND | - |
| 2 | VS | سیگنال همگام سازی میدان |
| 3 | HS | سیگنال همگام سازی خط |
| 4 | GND | - |
| 5 | R+ | سیگنال قرمز |
| 6 | GND | زمین |
| 7 | G+ | سیگنال سبز+ |
| 8 | GND | زمین |
| 9 | B+ | سیگنال آبی+ |
| 10 | GND | زمین |
| 11 | SDA | کانال های I2C |
| 12 | SCL | کانال های I2C |
